HBB TV介面技術- Web4CE(CEA-2014)結構

author: Grace 本文刊登於2011CTimes零組件雜誌4月號 (歡迎轉載，請著名出處)

HBB TV介面技術 (I) - Web4CE相關發展

Web4CE(CEA-2014)結構總覽
為了描述泛用的遠程UI結構，由於客戶端以及服務器兩端，藉由設備控制協定之協助，可同時連結上網的設備越來越多，如：電腦、聯網電視設備、iPad、行動電話、印表機、數位相機或採用設備控制協定裝置等等。整體架構包含下列模組：

1. 遠程UI客戶端：主要執行UI服務器傳送過來的控制與播放命令。
2. 遠程UI服務器：提供一到多個遠程使用者介面。
3. UI控制點：主要負責在相容的遠程UI服務器與遠程UI客戶端之間建立連線。

因此分成三個基本模組介紹遠程UI客戶端與服務器配置設定，包含i-Box遠程、2-Box遠程以及3-box遠程UI配置模組，需要注意的是使用Box模組或Box配置並不直接使用設備，表示每個Box模組僅須滿足或適應遠程客戶端或遠程UI服務器的需求即可適用於該Box配置結構，且這裡的i-Box指的運行於IPTV服務營運或提供第三方網路服務2-box和3-box模組便是提供居家遠程的UI使用。因為有大量重疊的需求可能會加於每個Box模組，因此遠程UI客戶端不需限制於單一的Box模組，舉例來說，一個滿足2-Box模組的遠程UI客戶端，僅需做小小的延伸擴展，便可相容於2-Box和i-Box模組。

• i-Box支援的遠程展示和控制的UI其隸屬於廣域網際網路(WAN Internet)之隱藏(Non-discoverable)遠程UI服務器；該遠程UI客戶端則位於家用網路(LAN)，是擁有UI控制點，其模式可選擇為隱藏模式或可發現(discoverable)模式兩種，此i-Box配置描述於下圖。

• 2-Box遠程UI模型描述的配置，其中僅有遠程UI服務器為可發現模式，由於客戶端是隱藏模式(在內部網路的環境，Box可能不斷變換的地址，產生NAT轉換以及穿透等問題)，其需要UI控制點以便使用網路功能，其繪製描述於下圖。

• 當兩個遠程UI服務器與遠端UI客戶端皆為可發現模式，這個配置就是3-Box UI模型，這個配置沒有限制區域的UI控制點，如下圖所示，然而，延伸控制點於這個3-Box模式只能建立一個連結。

接著介紹已採用2-Box和3-Box模式的數位生活聯盟(DLNA)描述不同視聽(A/V)戶連方式，其配置是基於可發現的客戶端和服務端於UPnP的網絡的使用情況：

• 這個2-Box模式的A/V客戶端-服務器系統配置，其中有隱藏的A/V客戶端和一個可發現(搜尋)的A/V服務器。在此配置中，客戶端使中包含個A/V控制點，讓系統運作其功能。可發現A/V服務器類似數位媒體服務器(DMS)；而隱藏A/V客戶端則為數位媒體播放器(DMP)。
• 3-Box模式的A/V客戶端-服務器系統配置，其中兩個A/V客戶端(AVC)和A/V服務器(AVS)皆為可發現(搜尋)的。UI控制點(UICP)於此配置模型可以在客戶端內部、服務器內部、或於客戶端和服務器外部的任何地方。關於DLNA設備類別項目，3-Box模式之可發現的A/V客戶端，稱之為數位媒體展示器(Digital Media Renderer, DRM)

關於配置模組結合具備A/V的遠程使用者介面設計
僅次於前面介紹過的遠程限定UI配置模組，有許多的配置也可讓兩個A/V和遠程UI模式相結合，然而，在功能上有意義的配置只出現在相關A/V控制點(AVCP)屬於本地的遠程UI客戶端(RUIC)或遠程UI服務器(RUIS)，和可控制之相對應UI設備。例如：雖然僅有共六個方法讓其中2-Box遠程UI和2-Box A/V模型相疊合，但只有下列四種組合式在功能上可行的：

遠程UI服務器和客戶端類型
遠程UI客戶端和服務器之功能的邏輯單元有不同類型行為於UPnP網路，每個遠程UI客戶端或服務器有等級的差別，其等級定義於下：
 等級0：遠程UI客戶端或服務器隱藏於UPnP網路
 等級1：遠程UI客戶端或服務器於UPnP，且經由外部的UI控制點透過HTTP下指令控制。
 等級2：等級1的遠程UI客戶端或服務器增加選擇性的支援基於SOAP調用的UPnP行動
以上列出的設備依照Box模式類別，可對應部署於各種組合中。

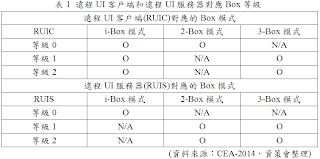

下面表格列出所有Box模型和相對應的遠程UI客戶端和遠程UI服務器對應級別，”O”表示是合適的，且”N/A”表示不適合。
